Патрон токарный 3-х кулачковый 200 мм прямые+обратные кулачки

  • В наличии
  • Код: 7100-0033П

9 590 грн

+380 (93) 113-63-03
  • +380 (67) 464-63-13
У компании подключены электронные платежи. Теперь вы можете купить любой товар не покидая сайта.
возврат товара в течение 14 дней за счет покупателя
Патрон токарный 3-х кулачковый 200 мм прямые+обратные кулачки
Патрон токарный 3-х кулачковый 200 мм прямые+обратные кулачки
9 590 грн
В наличии
+380 (93) 113-63-03
  • +380 (67) 464-63-13
Описание
Характеристики
Информация для заказа

Токарный патрон

     Конструкция токарного патрона обеспечивает большое усилие зажима обрабатываемой детали, обеспечивает точность центровки и перпендикулярность поверхностей оси обработки. Производят 2-х, 3-х, 4-х и 6 кулачковые патроны с ручным или механизированным проводом: пневматический, гидравлический, электромеханический. Токарные патроны имеют четыре класса точности:

  • Н – патрон нормальной точности;
  • П – патрон повышенной точности
  • В – патрон высокой точности
  • А- патрон особенно высокой точности.

Основные характеристики

Диаметр: 200 мм
Диаметр посадочного отверстия: конус 6 (106,375) мм
Диаметр расположения крепежных отверстий: 133.4 мм
Диаметр отверстия в корпусе: 50 мм
Количество и размер крепежных отверстий: 4хМ12
Крепление патрона: на конус
Количество кулачков в патроне: 3 шт
Максимальная частота оборотов: 4000 об/мин
Минимальная суммарная сила зажима на кулачках: 37000 H
Материал: чугун
Класс точности: П
Вес: 17 кг

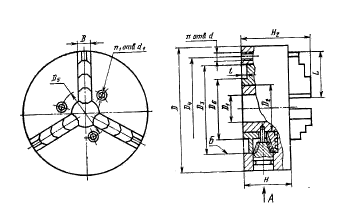

Конструкция токарного патрона

     Токарные патроны общего использования изготавливаются из прочного чугуна маркой не менее СЧ-30 или инструментальных марок стали прочностью не менее 500 МПа. Спиральный токарный патрон состоит из корпуса, в который вставлен спиральный диск, с торцов корпуса вставлены шестерни и вся конструкция закрывается фланцем. С передней стороны корпуса вставляются кулачки, заводя их в зацепление с архимедовой спиралью, находящейся на диске. Таким образом, вращая ключом одну из трех шестерен токарного патрона, связанных с коническим зубчатым колесом с обратной стороны диска, кулачки приводятся в движение смещаясь по спирали. Крепление патронов к станку может быть четырех типов:

  • тип1 – с цилиндрическим центровочным пояском и с креплением через промежуточный фланец;
  • тип2 – с креплением непосредственно на фланцевые концы шпинделя под поворотную шайбу;
  • тип3 – с креплением непосредственно на фланцевые концы шпинделя;
  • тип4 – с креплением на фланцевые концы шпинделя типа Кемлок.





ЗА ВСЕ ВРЕМЯ РАБОТЫ У НАС ТОЛЬКО ПОЛОЖИТЕЛЬНЫЕ ОТЗЫВЫ
Нет минимального заказа

Отправка в тот же день
Работаем без предоплаты

Гарантия возврата
6 ОСНОВ УСПЕХА НАШЕЙ КОМПАНИИ
Продаем «из первых рук»

Собственный импорт и производство.


Высылаем заказы по Украине

Способ доставки выбирает клиент.


Профессиональная консультация

Подскажем и подберем по выбору продукции.

Широкий ассортимент
На сайте представлено более 10000 наименований товара.

Дарим скидки
Минус от цены получают оптовики и постоянные клиенты.

Больше 10 лет на рынке

Успешная работа на протяжении всего времени деятельности.

Основные
Диаметр200 мм
Количество в упаковке1 шт.
СостояниеНовое
Тип комплектующегоПатрон токарный
Пользовательские характеристики
Вес17 кг
Диаметр отверстия в корпусе50 мм
Диаметр посадочного отверстия, (мм)конус 6 (106,375)
Диаметр расположения крепежных отверстий133.4 мм
Класс точностиП
Количество и размер крепежных отверстий4хМ12
Количество кулачков в патроне3 шт
Крепление патронана конус
Максимальная частота оборотов4000 об/мин
МатериалЧугун
Минимальная суммарная сила зажима на кулачках37000 H
  • Цена: 9 590 грн
