Патрон токарный 3-х кулачковый 500 мм планш, универсальные кулачки

  • Заканчивается
  • Код: ЛС-007227

22 136 грн

+380 (93) 113-63-03
  • +380 (67) 464-63-13
У компании подключены электронные платежи. Теперь вы можете купить любой товар не покидая сайта.
возврат товара в течение 14 дней за счет покупателя
Патрон токарный 3-х кулачковый 500 мм планш, универсальные кулачки
Патрон токарный 3-х кулачковый 500 мм планш, универсальные кулачки
22 136 грн
Заканчивается
+380 (93) 113-63-03
  • +380 (67) 464-63-13
Описание
Характеристики
Информация для заказа

Токарный патрон

     Конструкция токарного патрона обеспечивает большое усилие зажима обрабатываемой детали, обеспечивает точность центровки и перпендикулярность поверхностей оси обработки. Производят 2-х, 3-х, 4-х и 6 кулачковые патроны с ручным или механизированным проводом: пневматический, гидравлический, электромеханический. Токарные патроны имеют четыре класса точности:

  • Н – патрон нормальной точности;
  • П – патрон повышенной точности
  • В – патрон высокой точности
  • А- патрон особенно высокой точности.

Основные характеристики

Диаметр: 500 мм
Диаметр посадочного отверстия: 440 мм
Диаметр расположения крепежных отверстий: 365 мм
Диаметр отверстия в корпусе: 140 мм
Количество и размер крепежных отверстий: 9хМ16
Крепление патрона: на планшайбу
Количество кулачков в патроне: 3 шт
Максимальная частота оборотов: 700 об/мин
Минимальная суммарная сила зажима на кулачках: 72000 H
Материал: чугун
Класс точности: Н
Вес: 140 кг

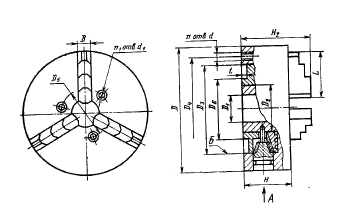

Конструкция токарного патрона

     Токарные патроны общего использования изготавливаются из прочного чугуна маркой не менее СЧ-30 или инструментальных марок стали прочностью не менее 500 МПа. Спиральный токарный патрон состоит из корпуса, в который вставлен спиральный диск, с торцов корпуса вставлены шестерни и вся конструкция закрывается фланцем. С передней стороны корпуса вставляются кулачки, заводя их в зацепление с архимедовой спиралью, находящейся на диске. Таким образом, вращая ключом одну из трех шестерен токарного патрона, связанных с коническим зубчатым колесом с обратной стороны диска, кулачки приводятся в движение смещаясь по спирали. Крепление патронов к станку может быть четырех типов:

  • тип1 – с цилиндрическим центровочным пояском и с креплением через промежуточный фланец;
  • тип2 – с креплением непосредственно на фланцевые концы шпинделя под поворотную шайбу;
  • тип3 – с креплением непосредственно на фланцевые концы шпинделя;
  • тип4 – с креплением на фланцевые концы шпинделя типа Кемлок.





ЗА ВСЕ ВРЕМЯ РАБОТЫ У НАС ТОЛЬКО ПОЛОЖИТЕЛЬНЫЕ ОТЗЫВЫ
Нет минимального заказа

Отправка в тот же день
Работаем без предоплаты

Гарантия возврата
6 ОСНОВ УСПЕХА НАШЕЙ КОМПАНИИ
Продаем «из первых рук»

Собственный импорт и производство.


Высылаем заказы по Украине

Способ доставки выбирает клиент.


Профессиональная консультация

Подскажем и подберем по выбору продукции.

Широкий ассортимент
На сайте представлено более 10000 наименований товара.

Дарим скидки
Минус от цены получают оптовики и постоянные клиенты.

Больше 10 лет на рынке

Успешная работа на протяжении всего времени деятельности.

Основные
Диаметр500 мм
Количество в упаковке1 шт.
СостояниеНовое
Тип комплектующегоПатрон токарный
Пользовательские характеристики
Вес140 кг
Диаметр отверстия в корпусе140 мм
Диаметр посадочного отверстия, (мм)440
Диаметр расположения крепежных отверстий365 мм
Класс точностиН
Количество и размер крепежных отверстий9хМ16
Количество кулачков в патроне3 шт
Крепление патронана планшайбу
Максимальная частота оборотов700 об/мин
МатериалЧугун
Минимальная суммарная сила зажима на кулачках72000 H
  • Цена: 22 136 грн
