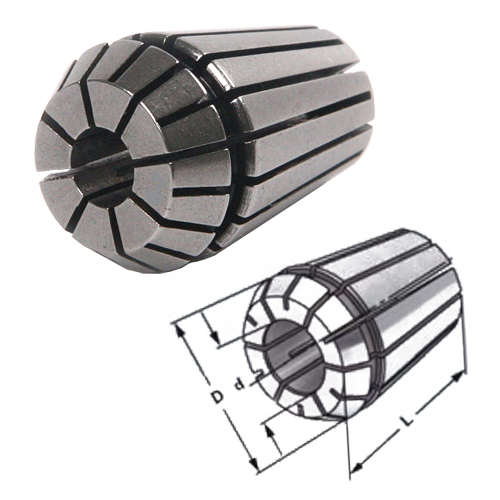

Цанга зажимная ER32 12мм-11мм

- Нет в наличии
- Код: ER321215
181 грн
- +380 (67) 464-63-13
Цанга зажимная
Цанга является непосредственным приспособлением для зажима цилиндрических или призматических заготовок с помощью цангового патрона. Существует широкая разновидность типоразмеров цанг, отличающихся конструктивно. Для каждого типоразмера подходит только свой патрон.
Цанги представленные на современном рынке оснащения металлорежущих станков можно поделить:
• Цанги с одной и двумя зонами зажима: зажим детали происходит в двух зонах вдоль оси, что не позволяет ей отклоняться от оси шпинделя. Зажим в одной зоне менее жесткий.
• Сквозные и глухие: конструктивно сквозные цанги не ограничивают длину зажимной детали.
• Для метчиков: специальная разновидность цанг, имеющая квадратный паз для хвостовиков метчика и обеспечивающая осевую компенсацию.
Тип цанги: | ER32 |
Диапазон фиксации: | 12-11 мм |
Длина: | 40 мм |
Диаметр посадочный: | 32 мм |
Биение цанги: | 0.015 |
Конструкция цанги
Цанга представляет собой упругую разрезную втулку с усеченным конусом и отверстием необходимого диаметра. Корпус цанги имеет специальные пропилы, обеспечивающие движение фиксирующих лепестков при установке или снятии инструмента. Зажимное усилие обеспечивает вращение гайки.
Сегодня наиболее распространены цанги типа ER. Это цанги со сквозным отверстием и двумя зонами зажима.
На цанги зажимного типа, предназначенные для хвостовиков цилиндрической формы, действует ГОСТ 17201-71. Другие часто используемые стандарты определяют основные и присоединительные размеры цанг: для зажимных цанг действует ГОСТ 2876-80, для подающих - ГОСТ 2877-80. Из международных стандартов используется DIN 6499, ISO 15488, регулирующий параметры цанг типа ER.
ЗА ВСЕ ВРЕМЯ РАБОТЫ У НАС ТОЛЬКО ПОЛОЖИТЕЛЬНЫЕ ОТЗЫВЫ

Собственный импорт и производство.

Способ доставки выбирает клиент.

Подскажем и подберем по выбору продукции.



Успешная работа на протяжении всего времени деятельности.
Основные | |
---|---|
Диаметр | 12 мм |
Тип комплектующего | Цанга |
Пользовательские характеристики | |
Диаметр фиксации | 12-11 |
Общая длина, (мм) | 40 |
Тип цанги | ER32 |
- Цена: 181 грн
